CAD VIEWER

Systemsoftware

Zeigt konvertierte CAD-Daten von elektronischen Baugruppen an und ist einfach an verschiedenen Stellen in der Elektronikfertigung einzusetzen.

  • verfügbar als Layout Viewer
  • verfügbar als Schematics Viewer

Merkmale

  • Anzeige von Bauteilen, Netzen, Pads, Testpunkte, Bohrungen, Adapterinformationen
  • Messwerkzeug für Testpad Abstände
  • Markiert potentielle Kurzschlussorte
  • Foto der Leiterplatte als zusätzlichen grafischen Layer
  • Bauteil Stücklisteninformation
  • Kommunikation zu PDF-Schaltplan
  • Bi-direktionale Kommunikation zu Schaltplan-Viewer
  • Umfangreiche Suchfunktionen mit intuitiven Shortcuts
  • Kann von Drittsoftware ferngesteuert werden
  • Änderungen die an einer Stelle eingepflegt werden sind sofort an allen Prozessschritten verfügbar

Beschreibung

Die CAD Viewer Layout Software zeigt konvertierte CAD-Daten von elektronischen Baugruppen an und wird bei der Testprogrammerstellung, beim Reparieren, bei der Handbestückung und auch zur Adapterwartung eingesetzt.

Die CAD Viewer Layout Software von Digitaltest ist perfekt auf die Bedürfnisse einer Elektronikfertigung zugeschnitten und an vielen verschiedenen Stellen einsetzbar. Sie ist so intuitiv gestaltet, dass sie mit ihren umfangreichen Funktionen von jedermann sehr schnell erlernt werden kann. Die CAD Viewer Layout Software von Digitaltest hilft Ihnen Ihre Platinen schnell und sicher zu fertigen.

Test-Ingenieure profitieren beim Erstellen von In-Circuit- und Funktionstestprogrammen von den Layoutinformationen. Neben umfangreichen Informationen zu Bauteilen und Netzlisten ist auch die Kontaktierbarkeit abrufbar. Kommunikation zum Schaltplan komplettiert den Funktionsumfang und ermöglicht, dass Testprogramme schneller erstellt werden können. Darüber hinaus können Condor Flying Probe Anwender die Kontaktiereinstellungen ändern und ECOs definieren.

Anwender an Analyse- und Reparaturstationen können Fehlerorte schnell auf der Baugruppe ermitteln. Kurzschlüsse oder fehlerhafte Bauteile werden sofort gefunden, unterstützt durch umfangreiche Suchfunktionen. Bei der Handbestückung sind alle Details der Baugruppe inklusive Arbeitsanweisung verfügbar.

Bei der Adapterwartung kann das Servicepersonal über den Layout-Viewer alle Informationen zu den Nadelpositionen und der Federkontaktstifttypen, Kanalnummern und auch Fangstifte abrufen und dadurch den Adapter zügig reparieren. So können Wartungsarbeiten verkürzt und die Verfügbarkeit des Testequipments erhöht werden.

Die CAD Viewer Layout Software kann mit jeder beliebigen Programmierstation oder alleine betrieben werden. Über die COM-Schnittstelle ist eine Kommunikation mit Dritt-Software wie z.B. hauseigener Paperless-Repair oder Traceability möglich.

Screenshot Layout Viewer

Merkmale

  • Suche nach Bauteilen, Bauteilpins, Netzen und Kanalnummern
  • Text und Zeichnungen können für Debug und Reparatur hinzugefügt werden
  • Import von Adapterinformationen und Darstellung der Kanalnummern der Prüfnadeln
  • Import sogenannter Message-Dateien zum Visualisieren von Testabdeckung, Prüfmethoden, highlighten nicht kontaktierbarer Netze u.v.m.
  • Synthese zur Darstellung aller an ein Netz angeschlossenen Bauteile; Übersichtliche Anzeige aller Netzteilnehmer
  • Cross-Probing zur bidirektionalen Kommunikation mit Layout-Viewer
  • Stücklisteninformationen aus den Schaltplandaten werden extrahiert
  • Interaktives Debugging des Testprogramms auf MTS-Testsystemen

Beschreibung

Die CAD Viewer Schematics Software zeigt konvertierte CAD-Daten von elektronischen Baugruppen an und wird bei der Testprogrammerstellung, beim Reparieren und der Qualitätssicherung angewendet.

Haben Sie schon mal mit PDF-Schaltplänen oder sogar mit Schaltplänen in Papierform gearbeitet? Dann wissen Sie sicher wie aufwendig das ist. Die CAD Viewer Schematics Software ist kinderleicht anzuwenden und sie hat weit mehr Funktionen als PDF-Schaltpläne.

Die Schematics Viewer Software erleichtert das Erstellen eines Testprogramms, da der Schaltplan komplett suchbar ist. Bei Anwendung eines MTS-Systems, ist es sogar möglich die Testparameter jederzeit dort zu verändern und dies beschleunigt und erleichtert das Debugging eines Testprogramms erheblich. Die Testabdeckung kann auch nochmal überprüft werden.

Knifflige Fehler, wie zum Beispiel durch den Funktionstest gefundene Fehler, können mühelos ermittelt und rasch repariert werden.  Für die Reparaturstation können sogar Hinweise in Form von Text oder Zeichnungen hinterlegt werden.

Die Qualitätssicherung kann schnell nachvollziehen was getestet und was nicht getestet wird und kann unmittelbar Maßnahmen ergreifen, wie zum Beispiel ein Redesign oder ergänzende Testmethoden.

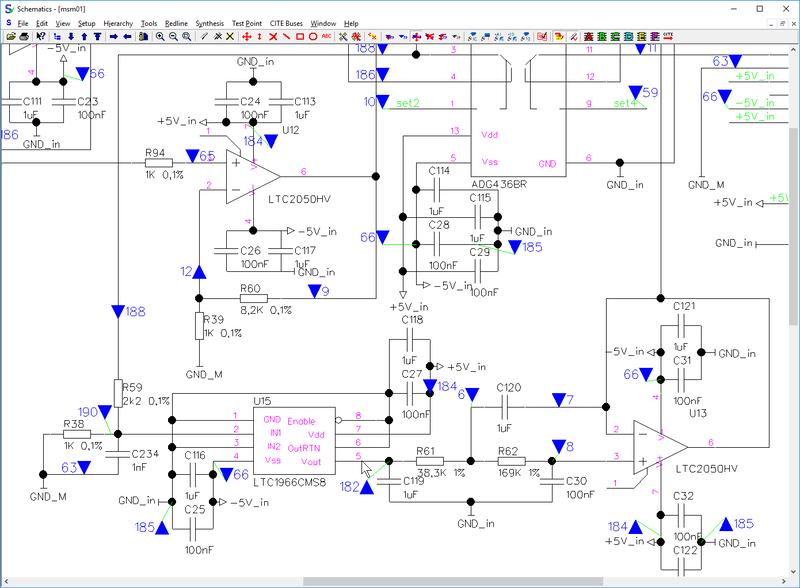

Screenshot Schematics Viewer

Screenshot Schematics Viewer
