DIGITIZER

Software zur CAD-Rekonstruktion

Der Digitizer ermöglicht die Rückgewinnung von Design-Daten unbekannter Baugruppen durch elektrische Analyse mit einem Condor Flying Probe Testsystem

  • CAD-Daten automatisiert rekonstruieren
  • SMD- und THT-Bauteile
  • Bauteiltyp/-wert (R, C, L, D) wird automatisch ermittelt
  • Leiterbahnen können auch manuell rekonstruiert werden
  • Innovative Kontaktierfunktionen
  • Extrem schnell – Ergebnisse sind in wenigen Stunden vorhanden
  • Die Rückgewinnung von CAD-Daten ist auch als Dienstleistung buchbar: Digitizer-Service

CAD-Rekonstruktion

Der Digitizer hilft Ihnen die Designdaten von Leiterplatten mit veralteten oder fehlenden CAD-Informationen zerstörungsfrei wiederherzustellen. Somit können Sie selbst obsolete Baugruppen reparieren oder nachfertigen.

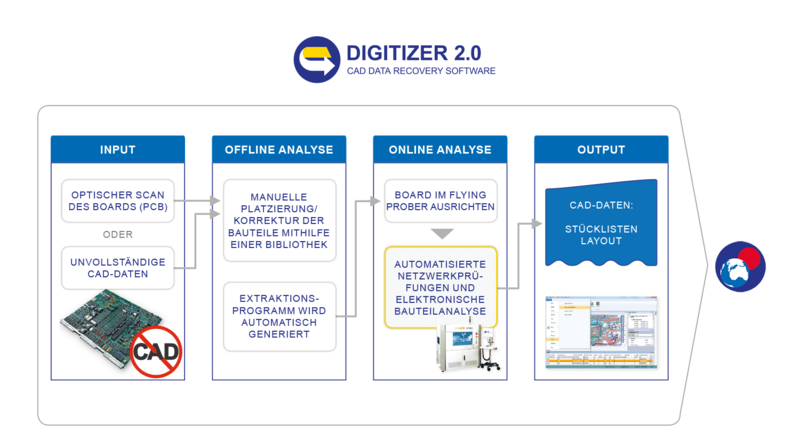

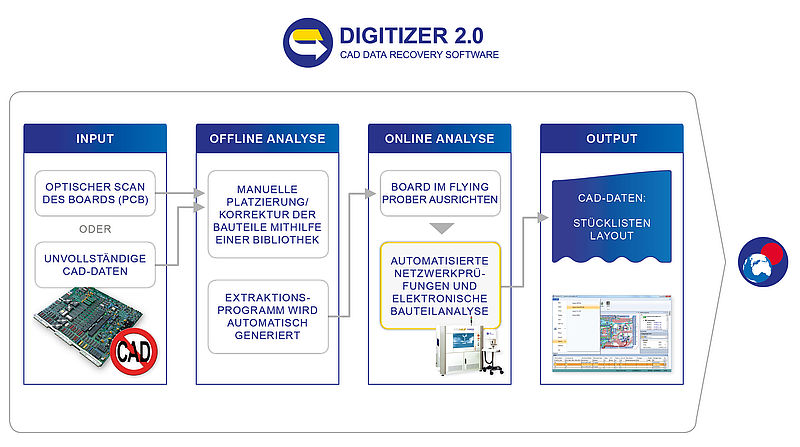

Scan der bestückten Leiterplatte

Baugruppenumrandung erzeugen

Bauteile erzeugen über Bibliothek

Leiterbahnen zeichnen

Baugruppe platzieren in Condor Flying Probe Testsystem

Voll automatisierte Netzwerkprüfungen und elektrische Analyse unbekannter Bauteile: Extraktion der Netzliste und Komponenten

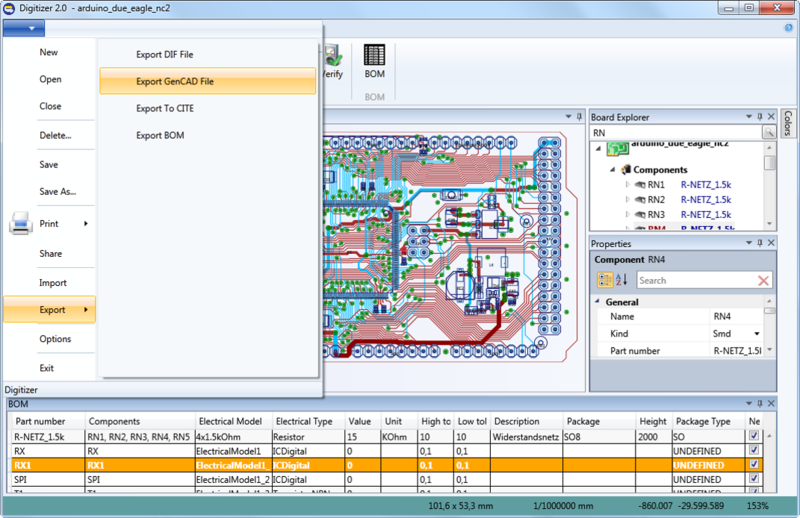

Export der GenCAD-Datei (Stückliste, Layout)

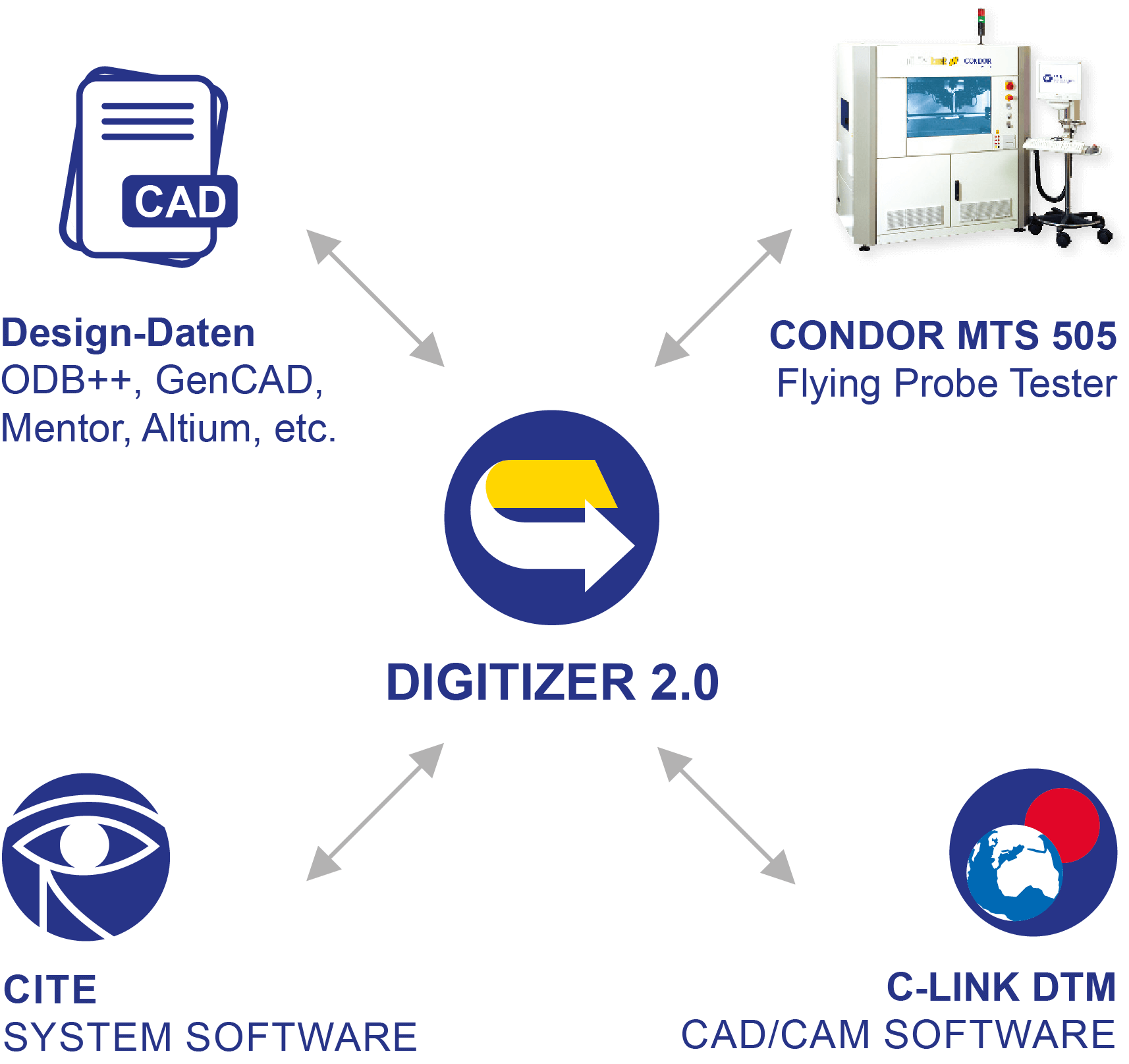

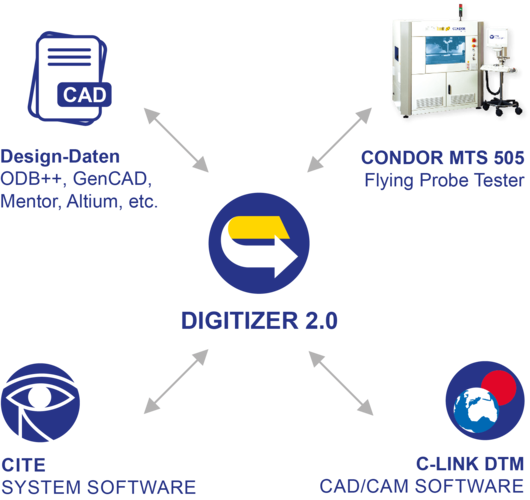

Modulare Schnittstellen
