CITE

Testsystem Software

CITE ist die Systemsoftware für all unsere Testsysteme – Schnell und einfach Testprogramme erstellen, debuggen und testen!

  • Reduziert den Aufwand der Testprogrammerstellung
  • Verkürzt Einführungszeit neuer Produkte
  • Automatisches Generieren und Testprogramm-Debugging
  • Ermöglicht mit GenFast Testprogrammerstellung ohne Programmierkenntnisse
  • Programmierbar in Visual Studio (VB 6/VB .NET)
  • Hohe Bedienungsfreundlichkeit, z.B. Drag and Drop-Technik
  • Erstellt Testprogramm aus Baugruppenbeschreibung mittels Automatischem Programm Generator (APG)
  • Einfaches Erstellen und Verwalten von Bestückvarianten
  • Mehsprachig

CITE (Computer Integrated Test Environment) ist die Softwareplattform für alle Digitaltest-Testsysteme. Es ist ein Echtzeitsystem, das zahlreiche Werkzeuge bietet, um eine hohe Testqualität zu sichern und die Testzeit zu verkürzen. Die Software bietet Ihnen außerdem mehrere verschiedene Programmiersprachen, aus denen Sie wählen können.

Mit dieser Software können Sie jede der folgenden Programmiersprachen verwenden, um schnell und einfach Prüfprogramme zu erstellen und zu debuggen:

  • GenFast - einfach zu bedienende, tabellenbasierte GUI, die keine vorherigen Programmierkenntnisse erfordert
  • Visual Studio VB.NET - neue Generation der Programmiersprache, die auf objektorientierter Programmierung basiert und die nicht nur über eingebaute Bibliotheken verfügt, sondern auch die gemeinsame Entwicklung unterstützen kann
  • Visual Basic VB 6.0 - ist eine einfache, weit verbreitete Programmiersprache, die eine feste Anzahl von Laufzeitbibliotheken hat

Was neu ist in der aktuellen CITE-Version 8.2 lesen Sie hier

Testprogrammerstellung

  • Erstellen Sie sofort Ihr Prüfprogramm aus der Baugruppenbeschreibung in fünf einfachen Schritten mit dem Automatischen Programm Generator (APG) Assistenten. Der Anwender kann seine Einstellungen für die folgenden Punkte individuell wählen:

1) Testprogramm-Informationen
2) Fehler-Flags setzen
3) Wählen Sie Ihre Werkzeuge
4) Entscheiden Sie sich für eine Vorlage
5) Einstellungen generieren

  • Wählen Sie Ihre bevorzugte Programmiersprache: Visual Basic 6.0, Visual Studio .NET) oder das einfach und ohne Programmiersprache zu bedienende GenFast
  • Bestehende Testprogramme können einfach in Digitaltest-Testsysteme konvertiert werden
  • Einwandfreie Rückverfolgbarkeit durch Aufzeichnung aller Testergebnisse in MDL, Data Log und Dump Files
  • Bietet eine Bibliothek für analoge und digitale In-Circuit-Tests
  • Cleveres Board-Varianten-/Versionshandling - ein Testprogramm kann verschiedene Varianten abdecken

Testprogramm-Debugging

  • Debuggen Sie Ihr Prüfprogramm automatisch mit dem Debugger-Roboter:
  • Automatisches Debuggen und Stabilisieren von Testprogrammen
  • Flexibel konfigurierbare Vorlage
  • Automatisches Überwachung
  • Lernt automatisch nicht debuggbare Tests
  • Korrigiert falsche Polaritäten von Dioden und Transistoren
  • Debug-Fenster zur Anzeige von Messergebnissen mit verschiedenen Ansichten verfügbar
  • Wenn Befehlsparameter geändert werden, wird dies direkt in der Testanweisung aktualisiert
  • Vereinfachtes Debugging mit Layout-/Schaltplanbetrachter (optional) und Hervorhebung von defekten Bauteilen

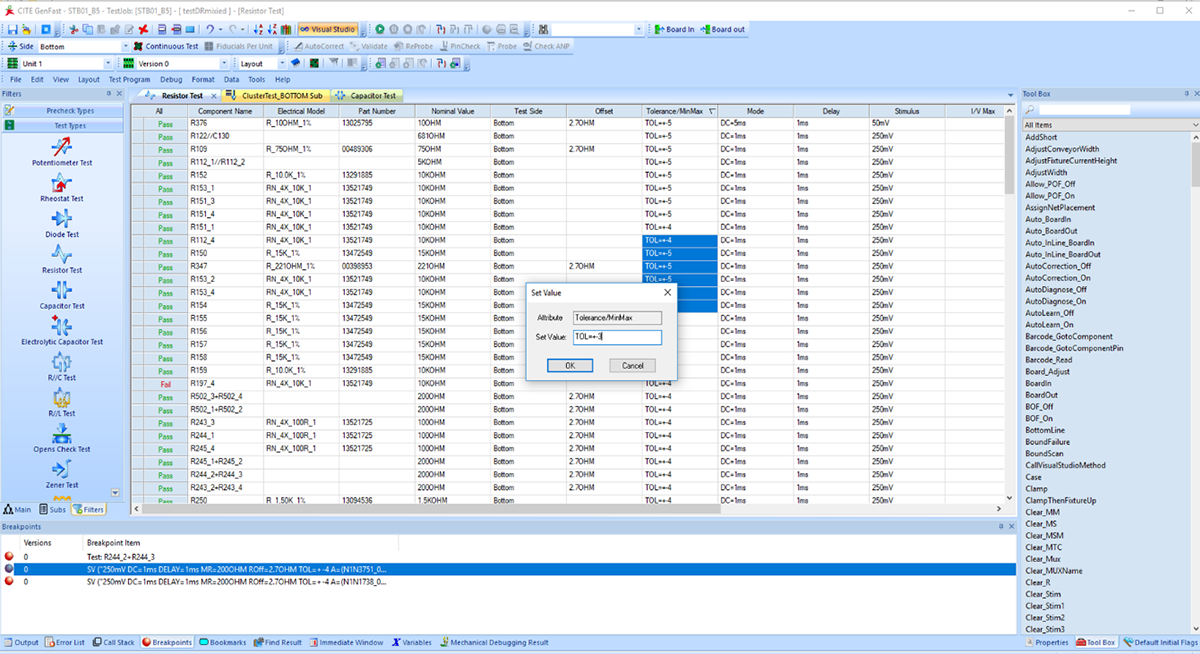

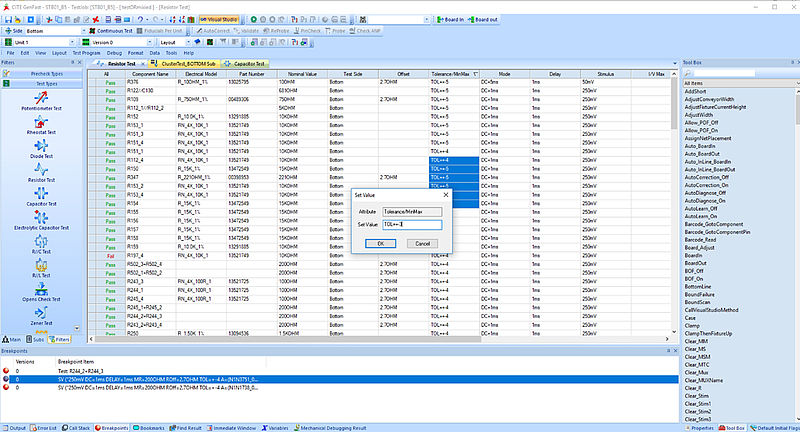

GenFast – Einfaches Programmieren

  • Programmieren ohne Kenntnisse einer Programmiersprache
  • Mehrfaches Editieren mehrerer Anweisungen gleichzeitig
  • Drag-and-Drop-Befehle
  • Automatisches Testprogramm-Backup aller Änderungen mit Datum und Zeitstempel
  • Statistische Auswertung aller analogen In-Circuit-Tests





Selbsttest – Diagnose der Testsystem-Hardware

  • Überprüft die Hardware und lokalisiert defekte Module
  • Diagnose auf der Relaisebene, eventuelle Fehler werden im Layout-Viewer angezeigt
  • Aktueller Selbsttest kann über das Kundenportal abgerufen werden



Backup- und Wiederherstellungscenter

  • Speichert und packt ein Backup des Testprogramms einschließlich Board-Verzeichnis, Testprogramm und C-LINK-Testjob-Archiv
  • Der Benutzer kann die Sicherungsdateien bei Bedarf direkt für einen einfachen Online-Support verschicken

Debug Robot – Automatisiertes Testprogramm-Debugging

  • Automatisches Debuggen und Stabilisieren von Testprogrammen
  • Leistungsstarke, benutzerfreundliche Konfiguration
  • Flexibel konfigurierbare Vorlage
  • Automatisches Überwachen
  • Lernt automatisch nicht-debuggbare Tests
  • Korrigiert falsche Polaritäten von Dioden und Transistoren





Teststabilitätsbericht QCAMPro

  • Auswertung aller Messwerte (MDL-Daten)
  • Erstellt Berichte über die Qualität und Stabilität von Testprogrammen
  • Ermöglicht einfaches und effizientes Debugging
  • Zeigt die Auswertung von Mittelwert, Standardabweichung und CmK (Maschinenfähigkeit) ~ CpK (Prozessfähigkeitsindex)



Test Coverage Report

  • Bewertet die Qualität des Testprogramms durch Überprüfung der Testabdeckung
  • Ergebnisse als Tabelle oder optional als grafische Anzeige im Schaltplan-Viewer







FailSim – Test Programmierung Debugging

  • Grafische Benutzeroberfläche (GUI) zur automatischen Verifizierung des Testprogramm-Debuggings
  • Das FailSim-Modul muss in das System integriert werden







Multi-Template – Mehrere Schnittstellen im Testprogramm

  • Benutzer kann mehr als eine Vorlage haben
  • Skalierbare Benutzeroberflächen-Handhabung von Barcodes, Varianten basierend auf den Anforderungen







Freie Integration von Fremdgeräten

  • Kann einfach mit beliebigen Prüfgeräten von Drittanbietern kommunizieren, wie z. B. IEEE, Programmers etc.
  • DLL-Dateien können einfach integriert werden







Anpassen von Aktionen

  • Benutzer kann Computeraktionen auswählen, die automatisch ausgeführt werden sollen
  • Kopplung von Ereignissen mit kundenspezifischen Aktionen













Board-Panel-Unterstützung

  • Auswahl der zu prüfenden Leiterplatte im Panel
  • Für jede Leiterplatte im Schaltschrank grafische Benutzeroberfläche zur Identifizierung von "bestanden", "fehlgeschlagen" oder "nicht getestet"







Callback-Funktion

  • Ermöglicht die einfache Programmierung von Reaktionen auf das Testergebnis direkt nach einer Messung – das Testprogramm muss hierfür nicht abgeschlossen sein
  • Beispiel: wenn sich ein Pin-Fehler 20-mal wiederholt, wird eine E-Mail an die Wartung gesendet
