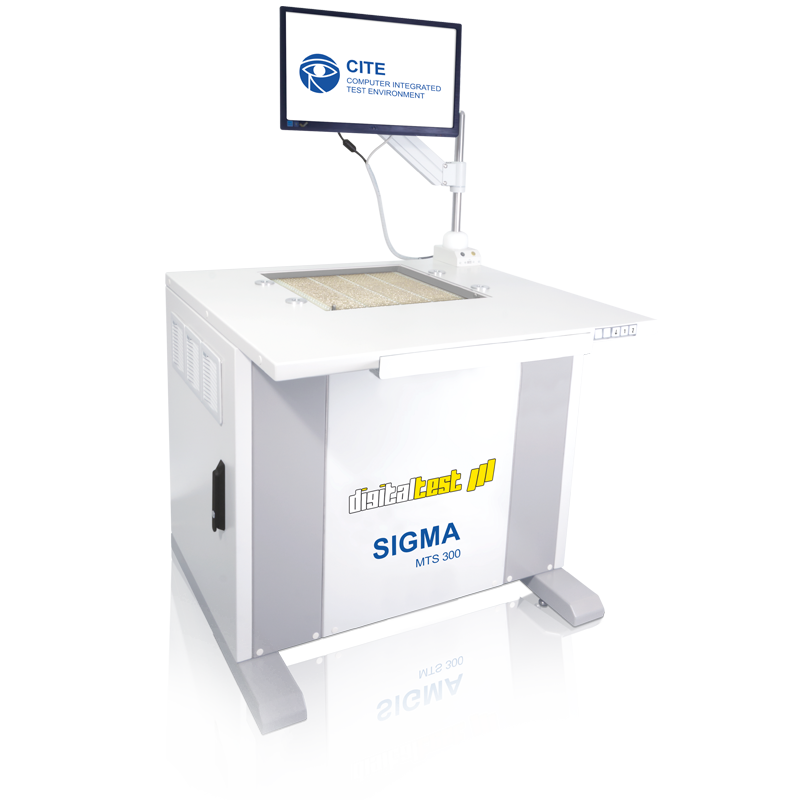

Sigma MTS 300
In-Circuit Testsystem


In-Circuit Testsystem mit Vakuum-Schnittstelle
Der Sigma ist multifunktional: Er bietet viel Raum für Module und Funktionen, bei geringem Platzbedarf.
- Bis zu 3.456 Pins
- Kleine Stellfläche (< 1m²)
- Vakuum- und Kabelschnittstelle verfügbar
- Kurze Messwege
- Echter Parallel Test mit Lambda Edition
Downloads
Unser Sigma MTS 300 ist für eine hohe Durchlaufleistung konstruiert worden und mit bis zu 1.000 Messungen pro Sekunde einer der schnellsten In-Circuit-Testern auf dem Markt. Das Testsystem kann Ihre Leiterplatten mit bis zu 3.456 analogen, 1.664 hybriden oder ein Mix aus beiden Testpunkten prüfen. Der Sigma stellt Flexibilität, eine hohe Fehlerabdeckung und einfache Programmierung in den Vordergrund.
So können Sie das modulare Testsystem für analogen und digitalen In-Circuit-Test, vektorloses Testen, Funktionstest, Boundary Scan und Memory-Programmierung einsetzen. Dank der nicht gemultiplexten Pinarchitektur es zudem möglich, vorhandene Adapter und Prüfprogramme von anderen Testsystemen zu übernehmen.
Merkmale
Maximale Anzahl Netze | 3.456 |
Maximale Boardgröße (in mm) | unbegrenzt |
Schnittstelle | Vakuum oder Kabel |
Systemgröße (BxHxT in mm) | 930 x 830 x 900 |
Besonderheiten | Vakuum-Schnittstelle, kurze Messwege |
Mögliche Ausführungen | analog, hybrid & Lambda edition |
Maximale Adapter-Pinzahl | 3.456 |
Adaptereinlegehilfe
Mit der optionalen Einlegehilfe können Adapter ganz einfach auf die Schnittstelle gefahren und über einen Hebemechanismus darauf abgesetzt werden. Der Adapter läuft hierbei auf zwei Schienen – wie eine Schublade – und wird über feste Anschläge sowie Standardbacken richtig positioniert.
Die Adaptereinlegehilfe kann auf bestehende Systeme nachgerüstet und mit bis zu 400 N belastet werden. Die Standardausführung ist für eine Adaptergröße von bis zu 600 x 600 mm ausgelegt – selbstverständlich bieten wir auch individuelle Lösungen auf Anfrage.
In-Circuit Test
AMU05

Analoge Messeinheit – Herzstück des Systems
Die AMU05 (Analog Measurement Unit 05) ist der Kern all unserer Testsysteme. Sie sorgt dafür, dass alle Messungen schneller, genauer und noch stabiler werden.
FailSim

Verbessert die Qualität Ihrer Testprogramme
Wenn es um die Testabdeckung eines Programmes im analogen ICT geht, stellt sich nicht nur die Frage, ob für jedes Bauteil ein Test vorhanden ist und ausgeführt wurde, sondern auch, ob der Test einen Fehler tatsächlich erkennen würde.
MUX

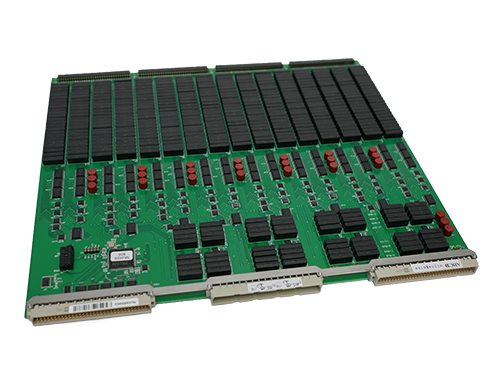

Schaltmatrix
Die Analog-Matrix-Baugruppe dient als 6-Bus Durchschalteinheit für je 128 Pins zum analogen Messmodul (AMU05) für den In-Circuit-Test.

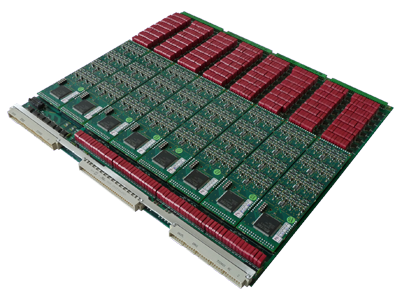

HYB04

128-Pin hybrides Treiber-/Sensor-Modul
Die HYB04 ermöglicht umfangreiche analoge sowie digitale Treiber- und Sensor-Funktionen. Sie besitzt 128 nicht gemultiplexte hybride Pins pro Baugruppe.

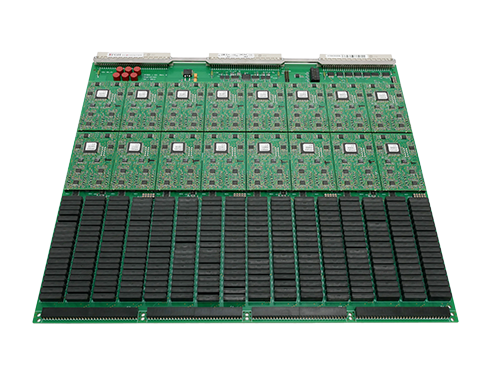

HYB03

64-Pin hybrides Treiber-/Sensor-Modul
Unsere HYB03 ermöglicht umfangreiche analoge sowie digitale Treiber- und Sensor-Funktionen. Sie besitzt 64 nicht gemultiplexte hybride Pins pro Baugruppe.
Funktionstest

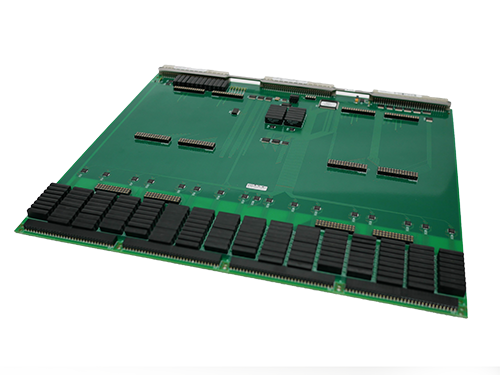

UCB

Unser Universalträger für Funktionsmodule
Alle Funktionsmodule werden auf unser Universal Carrier Board (UCB) aufgesteckt – pro Träger stehen vier Steckplätze zur Verfügung.
MTC

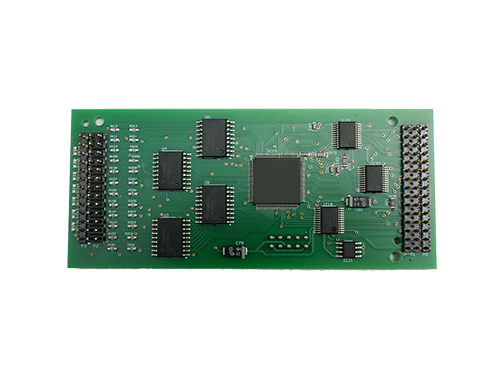

MOC

Universelle Steuerausgänge
Das MOC ist unser universelles Steuermodul für verschiedenste Aufgaben, wie beispielsweise die Ansteuerung von Relais im Adapter.
MRM16 / MRM04

Relais für freie Verschaltungen
Bei unserem MRM handelt es sich um eine Relaiskarte zur universellen Schaltung verschiedenster Signale. Es dient als Grundmodule und ist als Variante mit 16 Schließer-Relais oder als Variante mit 4 x (7:1) Multiplex-Struktur erhältlich.
MRD

Programmierbarer Widerstand
Das MRD ermöglicht das Anschalten eines programmierbaren Widerstandes an den Prüfling.
MSM

Spannungen und Ströme stimulieren und messen
Das MSM misst und stimuliert präzise Spannungen und Ströme über die sechs Busleitungen oder Interface-Pins.
UPC02

Potentialfreie Spannungsquelle
Der Universal Power Controller (UPC02) stellt eine unabhängige potentialfreie Spannungsquelle für die Prüflingsversorgung zur Verfügung, bei der die Ausgangsspannung sowie die Strombegrenzung frei programmierbar sind.

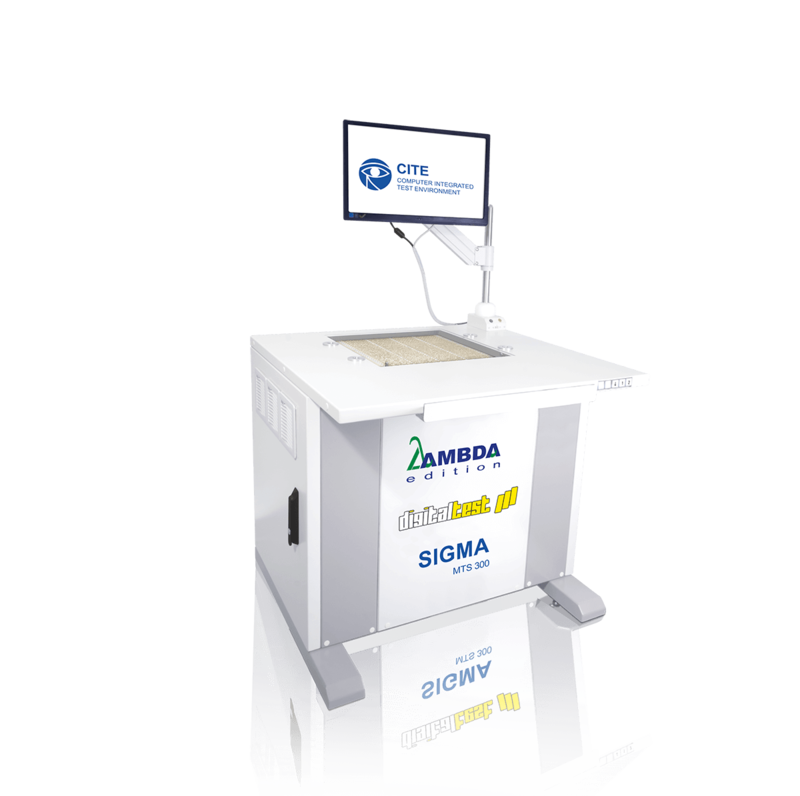

Lambda edition: paralleles Testen als Lösung
Sie möchten mehrere Boards parallel testen und Zeit sparen? Wir haben die Lösung: paralleles Testen mit der Lambda edition. Mit dieser Technik können Sie gleichzeitig zwei oder mehr Baugruppen testen und so die Taktzeiten optimieren und die Testzeit verkürzen oder die Tests auf dem schnellsten Weg durchführen. Ein ICT oder Funktionstest wird von zwei oder mehr unabhängigen Testköpfen ausgeführt und dadurch die Prüfzeit um den entsprechenden Faktor reduziert. Dies gilt für einen Mehrfachnutzen ebenso wie für mehrere unabhängige Einzelprüflinge.
Die Lambda edition mindert so die Testzeit bei zwei Prüflingen beispielsweise um 50 Prozent, bei vier um 75 Prozent und so weiter.
Vorteile des parallelen Testens
- Optimiert die Taktzeiten
- Kleine, kostengünstige Testköpfe
- Leistungsfähige und flexible Softwareumgebung
- Baugruppen können ohne zusätzlichen Aufwand getestet werden
- Geringe Hardwarekosten
- Geringer Platzbedarf
Boundary Scan ICT
Mit unserer Boundary Scan Erweiterung für In-Circuit-Tests (ICT) können Sie das Beste aus beiden Prüfmethoden herausholen und eine optimale Teststrategie mit maximaler Testabdeckung und reduzierten Gesamtkosten erreichen.
CAN-/LIN-Module
Die CAN-/LIN-Module sind Standardschnittstellen zur Kommunikation mit dem Prüfling.
Programmer Module
Mit den Programmer Modulen können Sie spezifische Auswahlen für On-Board Flash Programmierungen treffen. So integrieren wir beispielsweise Programmer von Ertec, SMH, ProMik oder Algocraft.
IEEE-, RS232-, USB-Module
Diese funktionellen Module haben standardisierte PC-Schnittstellen für die Kommunikation zu zusätzlichen Funktionstest-Modulen.
PXI-Geräte
PXI-Geräte dienen als Erweiterungsmodule für spezifische Tests.
Optische Test-Module
Die Module für optische Tests können zum Beispiel LEDs testen, hierbei werden über Lichtleiter die Farbe und Intensität von LEDs geprüft.
Für folgende Adapter geeignet
- Standardschnittstelle funktioniert mit Vakuum
- Kabelschnittstelle auch möglich
- Grundsätzlich ist jede Schnittstelle durch einen Schnittstellenadapter möglich (z.B. Pylon oder Virginia Panel)
Um lange Wartezeiten für den Bau der Adapter zu vermeiden, bietet Digitaltest einen In-Haus Adapter Services.
