Flying Probe

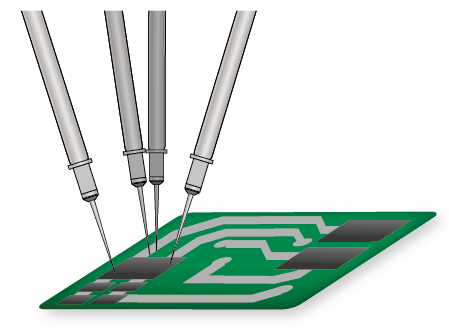

Der Flying Probe Test (FPT) ist ein elektronisches Testverfahren, welches das In-Circuit Messverfahren nutzt, den Prüfling jedoch nicht über ein Nadelbett, sondern über wenige, frei bewegliche Nadeln (Probes) kontaktiert. Die Nadeln sind programmgesteuert und kontaktieren nacheinander Bauteil‐Pins oder andere Kontaktstellen auf einer bestückten Leiterplatte.
Da die Testpunkte nacheinander abgetastet werden, führt diese Technik zu höheren Prüfzeiten, ermöglicht jedoch die Kontaktierung von Rastermaßen mit Pitches unter 0,3 mm (Digitaltests Condor sogar 0,1 mm). Bei Abständen der Testpunkte von <0,8 mm können die meisten Adapter nicht mehr testen. Ein weitere Vorteil des Flying Probe Tests ist das adapterlose Testen, was Kosten für Adapter spart und mehr Flexibilität bietet. Die Testprogramme können schnell und flexibel an sich ändernde Layouts angepasst werden.

Verfügt der Flying Prober über mehrere Kontaktfinger/Nadeln dann lassen sich Vierdraht-Messungen (größere Messgenauigkeit) durchführen oder mehrere Schaltungsknoten gleichzeitig kontaktieren (höherer Testdurchsatz).

Der Flying Probe Tester Condor von Digitaltest ist mit einem 4-Kopf-System ausgestattet und kann optional mit bis zu 1.012 Fix-Pins ergänzt werden.
